Mstari wa Uzalishaji wa Mold
Vitalu vya chuma hufika kama bili za mstatili. P20 kwa viwango vya kawaida vya uzalishaji. Cheti cha nyenzo kinaonyesha ugumu karibu 28-32 HRC{7}}ugumu kutoka kwa kinu. Hakuna matibabu ya joto inahitajika kabla ya machining. Kwa zana za kiwango cha juu zinazotarajiwa kutumia mizunguko 500,000 iliyopita, duka hubadilisha hadi H13 au S136 isiyo na pua. Hizi zinahitaji ugumu baada ya machining mbaya, ambayo huongeza wiki kwa ratiba na 20-30% kwa gharama.

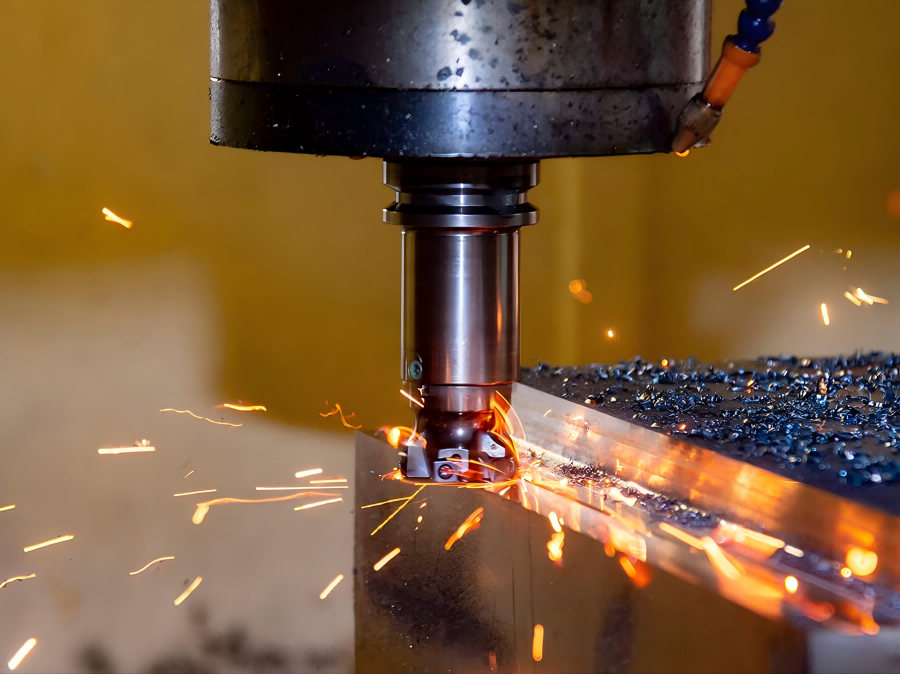

Operesheni ya kwanza ya uchakataji huweka juu ya kizuizi na kupunguza vipengele vya kupachika. Mashimo ya bolt, pini za kupata, viingilio vya maji. Kazi hii hufanyika kwenye mashine ya kusaga ya kawaida. Hakuna maalum. Kizuizi kisha huhamia kwa CNC kwa ukali wa cavity. Muundo wa 3D kutoka kwa mteja huendesha njia ya zana. Ukali huacha hisa 0.3-0.5mm kwenye nyuso zote kwa ajili ya kumaliza pasi. Kujaribu kukaribia zaidi kuliko hiyo kunahatarisha upotoshaji wa zana na alama za gumzo ambazo huchukua muda kung'aa baadaye.
Kumaliza machining huleta vipimo vya cavity kwa spec ya mwisho. Uwezo wa kustahimili ±0.02mm kwenye vipengele muhimu kama vile mfuko wa antena na sehemu za kuaga. Sakafu ya mfukoni lazima iwe tambarare ndani ya 0.01mm au miamba ya RFID ya inlay wakati umeketi. Mipira ya mwisho katika kipenyo cha 1mm na 2mm hushughulikia nyuso zilizopinda. Radi ndogo huenda kwa EDM.
Ukataji wa elektrodi huendesha sambamba na utengenezaji wa mashimo. Graphite au shaba kulingana na kile kumaliza cavity inahitaji. Mashine za grafiti kwa haraka na hushikilia maelezo mazuri. Shaba hutoa umaliziaji bora wa uso katika chuma lakini huchakaa haraka na hugharimu zaidi kwa kila elektrodi. Uvunaji mwingi wa vibonye hutumia elektrodi za grafiti na hatua ya pili ya ung'arishaji baadaye.

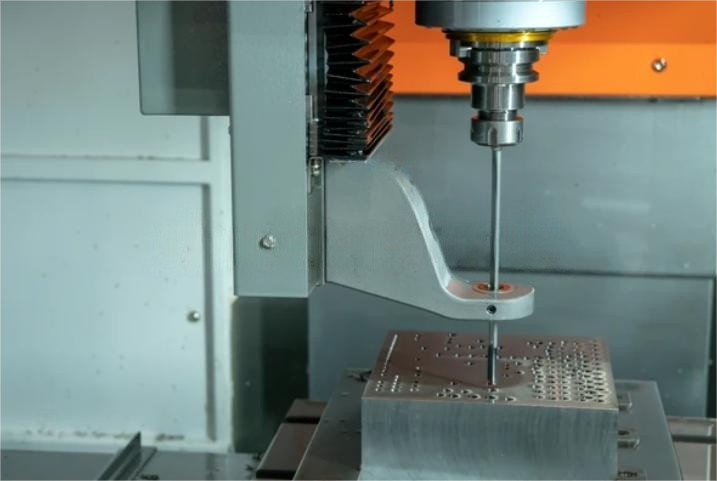

Kituo cha EDM kinachoma kile ambacho CNC haiwezi kufikia. Pembe kali za ndani. Nafasi nyembamba za kina. Maelezo ya nembo na kuta wima. Electrode inazama ndani ya kifaa cha kufanya kazi wakati kutokwa kwa umeme kunaharibu nyenzo. Wakati wa kuchoma hutegemea kina na eneo la uso. Kupumzika kwa nembo kwa kina cha 0.5mm kunaweza kuchukua saa 4. Mashine huendesha bila kushughulikiwa mara moja kwa vipengele vya kina.

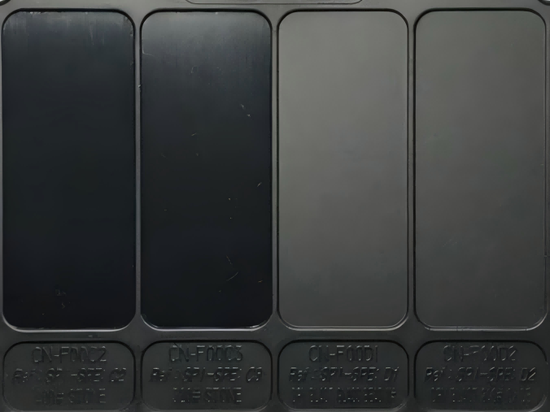

Kusafisha hutenganisha mold inayofanya kazi kutoka kwa nzuri. EDM inaacha safu ya recast kwenye nyuso za chuma. Safu hii ni ngumu na brittle. Kusafisha huiondoa na kuleta uso kwa kumaliza maalum. Viwango vya SPI vinampa kila mtu rejeleo la kawaida. A-1 ni kumaliza kioo. B-1 ni mng'aro mzuri na mistari inayoonekana. C-1 inaonyesha alama nyepesi za kupigwa mawe. Makombora ya kibodi kawaida hubaini B-2 au B-3. Mwangaza wa juu unamaanisha wakati zaidi wa kung'arisha na kuvaa haraka wakati wa uzalishaji.
Uwekaji wa umbile hutokea baada ya kung'aa ikiwa mteja anataka nyuso zenye mpangilio au zenye muundo. Uchoraji wa kemikali hutumia asidi kula chuma katika muundo unaodhibitiwa. ukungu hupata masked, kisha limelowekwa. Kina cha Etch ni 0.02-0.05mm kwa muundo wa kawaida. Utumaji maandishi wa laser unazidi kuimarika kwa mifumo changamano lakini inagharimu zaidi kwa kila sentimita ya mraba.
Uchimbaji wa njia ya kupoeza hufanyika mapema katika mchakato wakati kizuizi bado ni rahisi kushughulikia. Uchimbaji wa bunduki ulitoa mashimo ya moja kwa moja kupitia chuma. Kipenyo kawaida 8-12mm. Nafasi na kina hutegemea mahali ambapo joto huzingatia wakati wa ukingo. Chaneli huchomekwa na shinikizo kujaribiwa kabla ya kuunganishwa ili kuangalia kama kuna uvujaji. Njia ya maji inayovuja ndani ya ukungu inayotiririka hutengeneza kutu na uchafu ambao huharibu sehemu kwa siku kadhaa kabla ya mtu yeyote kufuatilia tatizo.

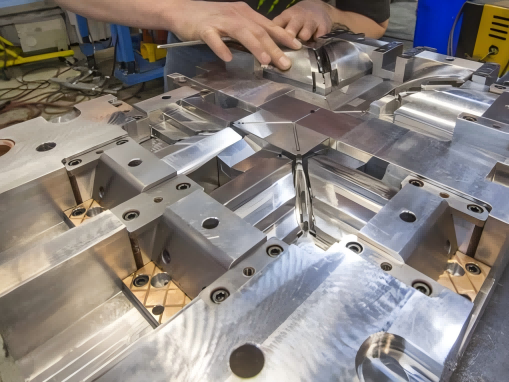

Kusanya huleta pamoja kizuizi cha shimo, kizuizi cha msingi, sahani za ejector, pini za mwongozo na maunzi ya kupachika. Besi za kawaida za ukungu kutoka DME au HASCO huokoa wakati. Sehemu ya uso na msingi huanguka kwenye-mifuko iliyotengenezwa mapema. Alignment inategemea pini mwongozo na bushings. Kuvaa kwa vijenzi hivi huonekana kama mweko kwenye sehemu kwa sababu nusu za ukungu haziungani tena kwa usafi.
Ukaguzi wa makala ya kwanza hufanyika kwenye CMM. Kuratibu mashine za kupimia huchunguza vipimo muhimu dhidi ya muundo wa 3D. Kipengele chochote cha uvumilivu wa nje hutiwa alama. Watuhumiwa wa kawaida ni mifuko ya kina ambayo iligeuka wakati wa machining na kuta nyembamba ambazo zilihamia wakati wa EDM. Marekebisho yanamaanisha kurudi kwenye kituo cha CNC au EDM. Wakati mwingine urekebishaji hufanyika haraka kwa kung'arisha kwa mikono au kulehemu mahali na{6}}uchimbaji upya.
Uendeshaji wa majaribio hutoa sehemu za sampuli kwa idhini ya mteja. Meli ya ukungu husafirishwa hadi kwenye kituo cha ukingo, huwekwa kwenye vyombo vya habari, na hupiga risasi mia chache. Sampuli huenda kwa QC kwa ukaguzi wa vipimo na majaribio ya RF. Marekebisho hufanyika kwenye tovuti. Saizi ya lango inaweza kuhitaji kufunguliwa ikiwa sehemu zinaonyesha alama za kusita. Wakati wa kupoeza unaweza kuhitaji kupanuliwa ikiwa sehemu zinakunjamana baada ya kutolewa. Marekebisho haya huchukua siku moja au mbili. Mara baada ya sampuli kupita, mold huingia kwenye uzalishaji.
Hesabu ya risasi huanza kutoka sifuri wakati huo. Vipindi vya matengenezo hupangwa kulingana na uvaaji unaotarajiwa. Ukungu utarudi kwenye chumba cha zana hatimaye kwa urekebishaji. Mistari ya kuanisha hupata- ardhi tena. Pini za ejector zilizovaliwa hubadilishwa. Kung'arisha hurejesha umaliziaji kwenye hali halisi. {7}Uvumbuzi wa keyfob uliodumishwa vizuri huendesha mizunguko 300,000 hadi 500,000 kabla ya ukarabati mkubwa. Zana zilizopuuzwa hushindwa mapema zaidi.
